Línea de montaje del tambor de la lavadora de carga frontal Producción de flujo de ritmo

Name: Línea de montaje del tambor de la lavadora de carga frontal Producción de flujo de ritmo
Brand: Línea de montaje del tambor de la lavadora de carga frontal Producción de flujo de ritmo
SKU: Línea de montaje del tambor de la lavadora de carga frontal Producción de flujo de ritmo
Rating: 4.5 (161 reviews)

Product Details

Place of Origin: China

Certificación: ISO

Payment & Shipping Terms

Minimum Order Quantity: 1 set

Delivery Time: Peak Season Lead Time: 3-6 months, Off Season Lead Time: 1-3 months

Payment Terms: LC, T/T

Obtenga el mejor precio

Product Details

Product Description

Highlight:

Model NO.:	WM-01-06	Automatic Production Line:	Assembly
Flexible Production:	Intelligent Manufacturing	Ritmo:	Cadena de producción del flujo
Production Scope:	Parts Production Line	Transport Package:	Wooden Cases, Vacuum Packing, Anti-Rust Oil
Trademark:	IDO	Origin:	China
Customization:	Available	Automation:	Automation
Warranty:	12 Months

Model NO.:	WM-01-06
Automatic Production Line:	Assembly
Flexible Production:	Intelligent Manufacturing
Ritmo:	Cadena de producción del flujo
Production Scope:	Parts Production Line
Transport Package:	Wooden Cases, Vacuum Packing, Anti-Rust Oil
Trademark:	IDO
Origin:	China
Customization:	Available
Automation:	Automation
Warranty:	12 Months

Línea de montaje del tambor de la lavadora de carga frontal Producción de flujo de ritmo

Línea de montaje del tambor de la lavadora de carga frontalpor Wuxi IDO Technology

Professional Front Loading Washing Machine Drum Assembly Line Las notas:
1- Ciclo: 25S/p
2.Trabajo necesario: 5 personas

Sección 1	Carruaje de carga	Sección 2	El alimentador de arañas
Sección 2	V-doblaje y costura de bloqueo	El número de unidad	Preensamblaje de arañas
Sección 3	Transferencia	El número de unidad	Tornos de la araña del tambor
Sección 4	Las demás	El número de unidad	Medición de agotamiento
Sección 5	Perforación de agujeros para elevadores	El número de registro:	elevadores con tornillo manual
Sección 6	Plataforma de posicionamiento móvil	El número de los certificados	Carruaje de carga
Sección 7	Preensamblaje de la cubierta trasera	El número de unidad	Máquinas de corte de precisión
El número de unidad	Preensamblaje de la cubierta delantera	El número de unidad	Voltear la máquina
Sección 9	El trabajo de costura	El número de unidad	Máquina de soldadura por plasma
El número de unidad	Plataforma de posicionamiento	Sección 2	El robot
El número de los certificados	Perforación de la araña del tambor	El número de unidad	Máquina de pruebas de Erickson

- El ST 2Las demás máquinas de la partida 84

Acciones principales:
1La hoja es empujada hacia dentro de la máquina por el servo-mecanismo de empuje para el posicionamiento.
2Los cuchillos doblados en ambos lados comienzan a golpear para doblar en V.
3Los brazos actúan para rodar las láminas y el soporte interno sostiene la envoltura del tambor con fuerza.
4Comience a cerrar la costura y saque el envoltorio del tambor después de terminado

Estructura principal:
1 Posicionamiento y sujeción del material
-Motor de servicio
- Datos de posición: bloque de posición
2 Doblaje en V
- Conducción: hidráulica
- Elevación del cuchillo de flexión: hidráulico + deslizador del carril + columna de guía y arbusto
3 Laminación y costura de bloqueo
- Tracción de rodamiento: cilindro
- Accionamiento de apretamiento: servo + tornillo de rodillo
- Accionamiento de costura: hidráulico + columna de guía y arbusto
Parámetros principales:
1. espesor en blanco: 0,4-0,6 mm (es necesario un espesor diferente para cambiar la matriz de remachamiento)
2Ancho del material: 300-500 mm
3. Resistencia máxima a la tracción: 5500N/50mm (método de ensayo estándar)
4. Producción de ritmo: 25s

ST4:Las demás

Acciones principales:

1Después de que el tambor se coloca en el molde de soporte de la máquina de flexión, el molde de soporte sostiene el tambor firmemente.
2El cilindro de apoyo baja y el molde de apoyo gira.
3El grupo de la rueda de flanqueo se alimenta para el flanqueo y regresa una vez que se ha completado el flanqueo.

Estructura principal:
1 Molde de soporte
-Acción de apretamiento: cilindro
- Mecanismo de apretamiento: mecanismo de barra de conexión
2 Portador transversal del tambor
-Acción de rotación: motor de engranajes
-Actuador: mecanismo de engranaje y cadena
3 sujetador del tambor
- Accionamiento de la abrazadera: cilindro

Parámetros principales:

1.espesor del material: 0,5 mm, 0,6 mm

2.Ancho del material: 300-500 mm

3.Diámetro del tambor: 490 ± 0,5 mm (se puede personalizar)

4.Ciclo de producción: 20 s

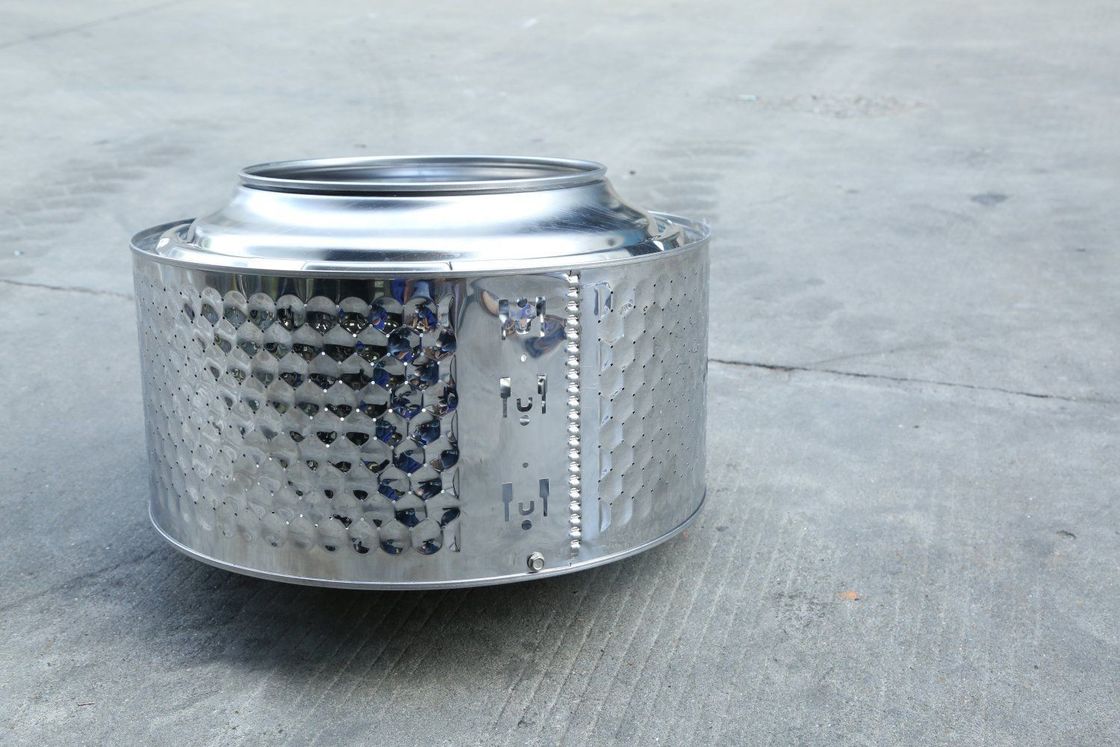

Se trata de las siguientes:Cubierta delantera, cubierta trasera, envoltorio del tambor

Acciones principales:

1.El tambor pre-ensamblado entra en la matriz de perfilado de la máquina de costura de giro

2.La matriz de perfilado superior se baja en la cubierta delantera.

3.La rotación sincrónica hacia arriba y hacia abajo impulsa el tambor a girar, y la rueda de costura alimenta para la operación de costura.

4.Después de que se complete la costura de giro, el dado de perfilado superior vuelve.

Estructura principal:
1 Rotación de la matriz de perfilado superior e inferior
- El motor es servo.
- Mecanismo de accionamiento: eje principal + rodamiento
2 Alimentación de las ruedas de costura
- El motor es servo.
-Actuador: placa de deslizamiento sin aceite + deslizador

Parámetros principales:

1.Altura del tambor: 200-500 mm

2.espesor de la envoltura del tambor: 0,4-0,6 (se puede personalizar)

3.Diámetro del tambor: 490 ± 0,5 mm (se puede personalizar)

4.Ciclo de producción: 20 s

Se aplicará el siguiente procedimiento: Perforación de la araña del tambor

Acciones principales:

1.Coloque el envoltorio del tambor en los bloques de perfilado para el posicionamiento.

2.El mecanismo de presión del tambor se mueve hacia abajo a la altura designada.

3.El mecanismo de perforación comienza a funcionar, después de eso, el mecanismo de presión del tambor vuelve.

Estructura principal:

1 Elevación del mecanismo de presión del tambor
-Motor de accionamiento: servomotor
- Mecanismo: módulo lineal
2 Perforación
- Conducción: hidráulica
-Actuador: placa de deslizamiento sin aceite + deslizador

Parámetros principales:

1.Diámetro de la perforación: 6-8 mm

2.espesor de la hoja: 0,4-0,6 mm

3.Diámetro del tambor: 490 ± 0,5 mm (se puede personalizar)

4.Ciclo: 15 s

- No, no es así.	Nombre	Marca del producto
1	Motor de servicio	Mitsubishi o Siemens
2	Motor de engranajes	El SEW o bien Las empresas Siemens
3	Motor asíncrono de tres fases	Las empresas Siemens
4	Pantalla táctil	Mitsubishi o Siemens
5	PLC	Mitsubishi o Siemens
6	Componente neumático	El SMC o FESTO
7	Componente hidráulico	RexroTH
8	Componente adesivo de distribución	Graco o Nordson
9	Interruptor de inducción	Omron o SICK o Keyence
10	Esquinas de guía y deslizadores	En el caso de los animales: o THK
11	Los rodamientos	En el caso de las empresas
12	Rejilla óptica	Enfermo
13	El robot	ABB o KUKA
